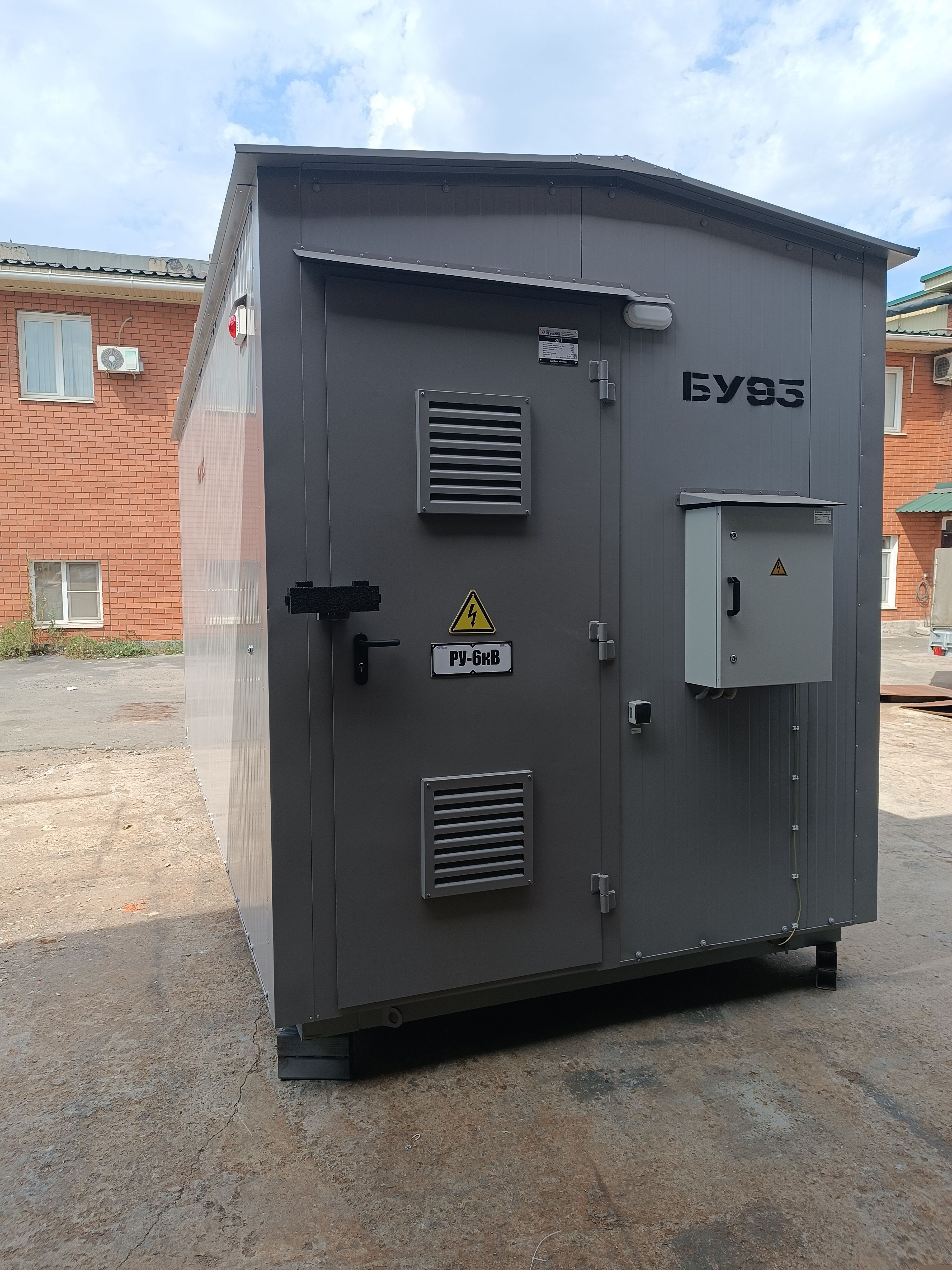

ООО «ЮУЭМЗ» изготовило очередную партию распределительных устройств 6 кВ в утепленном исполнении из сэндвич-панелей для промышленного объекта. В состав поставки вошли комплектные распределительные устройства КРУ с современным коммутационным оборудованием, цифровой релейной защитой и вакуумными выключателями, обеспечивающими надежную и безопасную эксплуатацию электросетей.
Особенности проекта
Поставка включает два распределительных устройства 6 кВ различного исполнения, разработанных с учетом требований заказчика по надежности, удобству эксплуатации и длительному сроку службы.
| Параметр | КРУ-1 | КРУ-2 |
|---|---|---|
| Исполнение | Передвижное исполнение | Стационарное исполнение |
| Размеры корпуса | 2250×2500×2700 мм | 5800×2500×3000 мм |
| Степень защиты | IP34 | IP34 |
| Количество камер КСО | 3 камеры | 5 камер + шинный переход |
| Состав камер |
|
|
| Трансформатор собственных нужд | ТСКС-25/6/0,4-У3 Y/Yn-0 Cu | Отсутствует |
| Шкаф собственных нужд (ШСН) | Стандартная комплектация | Расширенная комплектация с ИБП (1000 ВА/900 Вт) |
| Шкаф разъемов (ШР) |
|
|
| Трансформаторы тока | ТОЛ-НТЗ-10 600/5 (яч.2) |
|
| Счетчик электроэнергии | ПСЧ-4ТМ05МД.01 (яч.2) | ПСЧ-4ТМ05МД.01 (яч.2 доп.) |
| Заземлители | Разъединитель РВФЗ 10/630 II-II | Заземлитель ЗР 10/630 (яч.2, яч.3) |
| Устройство сопряжения оптическое | — | УСО-2 ТЕ001 (яч.2 доп.) |

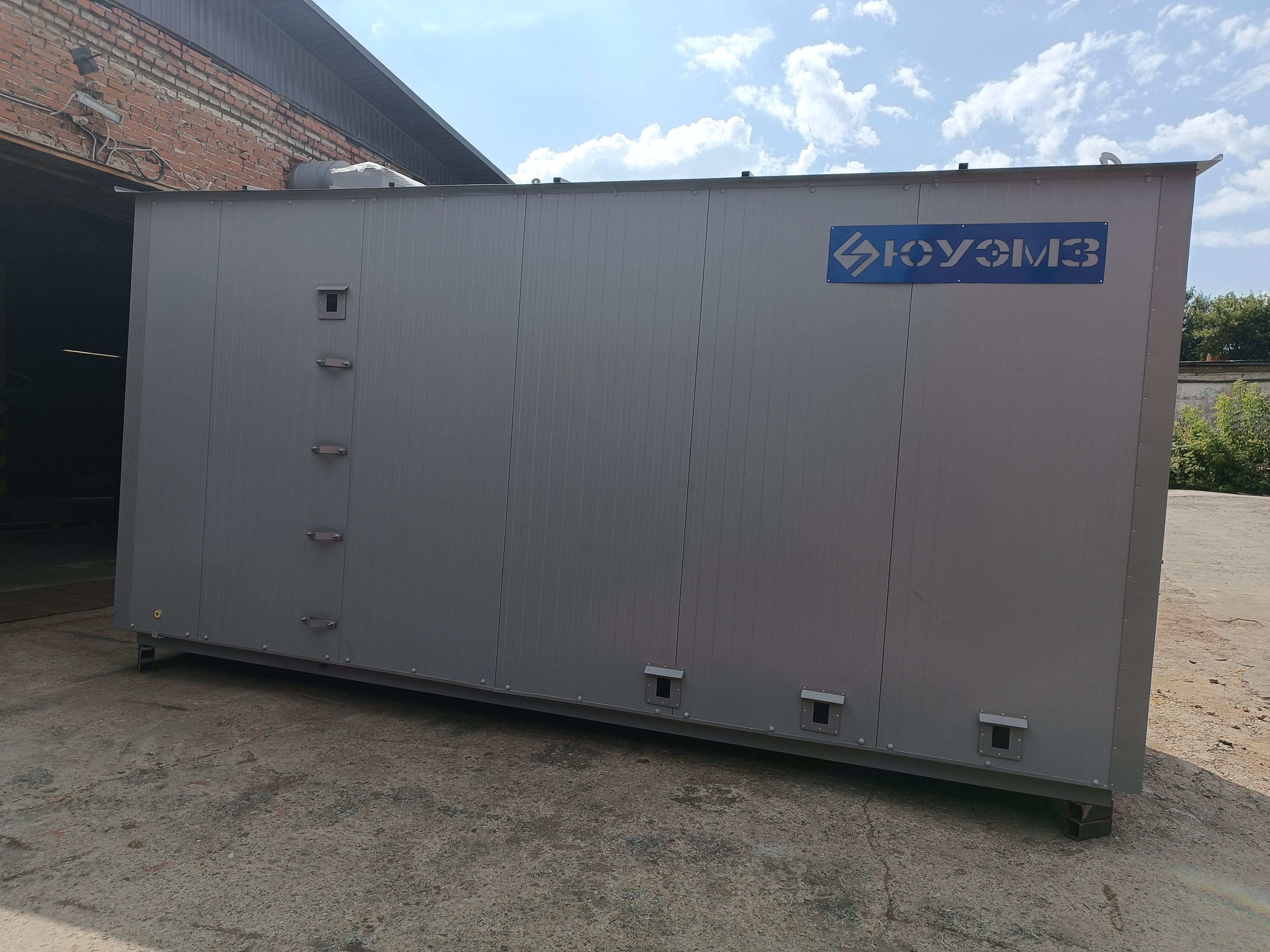

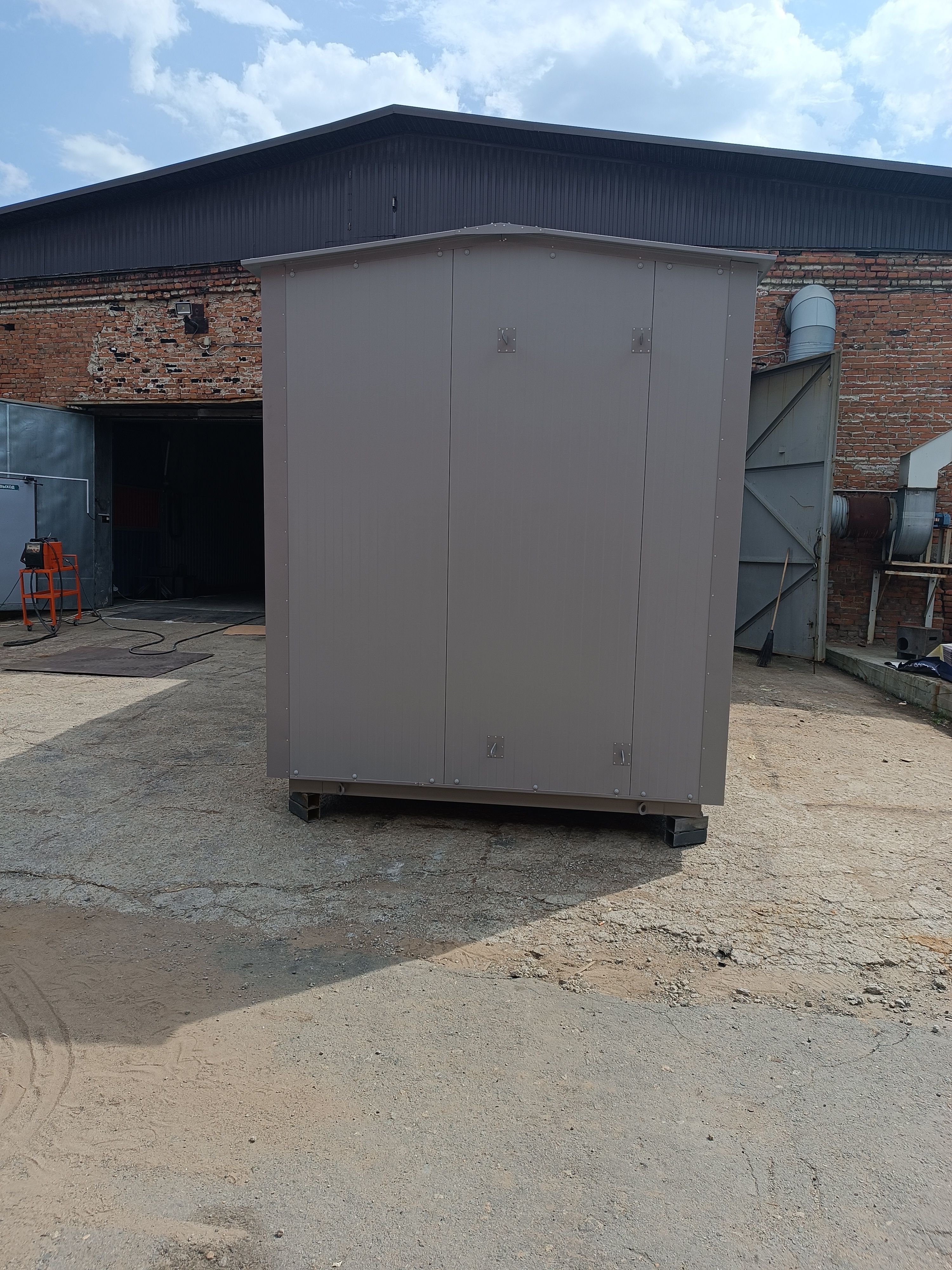

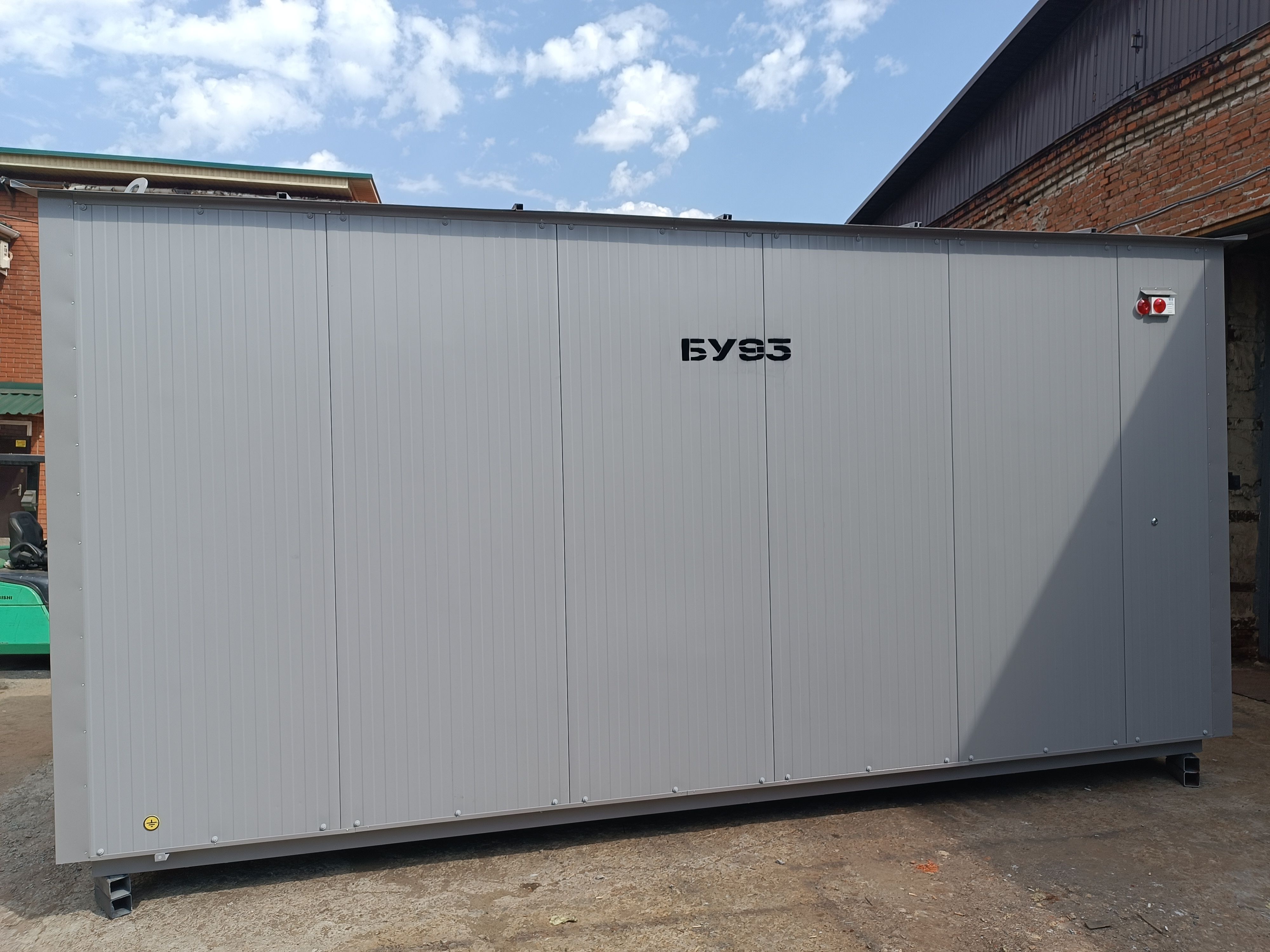

Утепленное исполнение из сэндвич-панелей обеспечивает защиту оборудования от воздействия окружающей среды, повышает энергоэффективность и позволяет эксплуатировать распределительные устройства в различных климатических условиях.
Видео о проекте

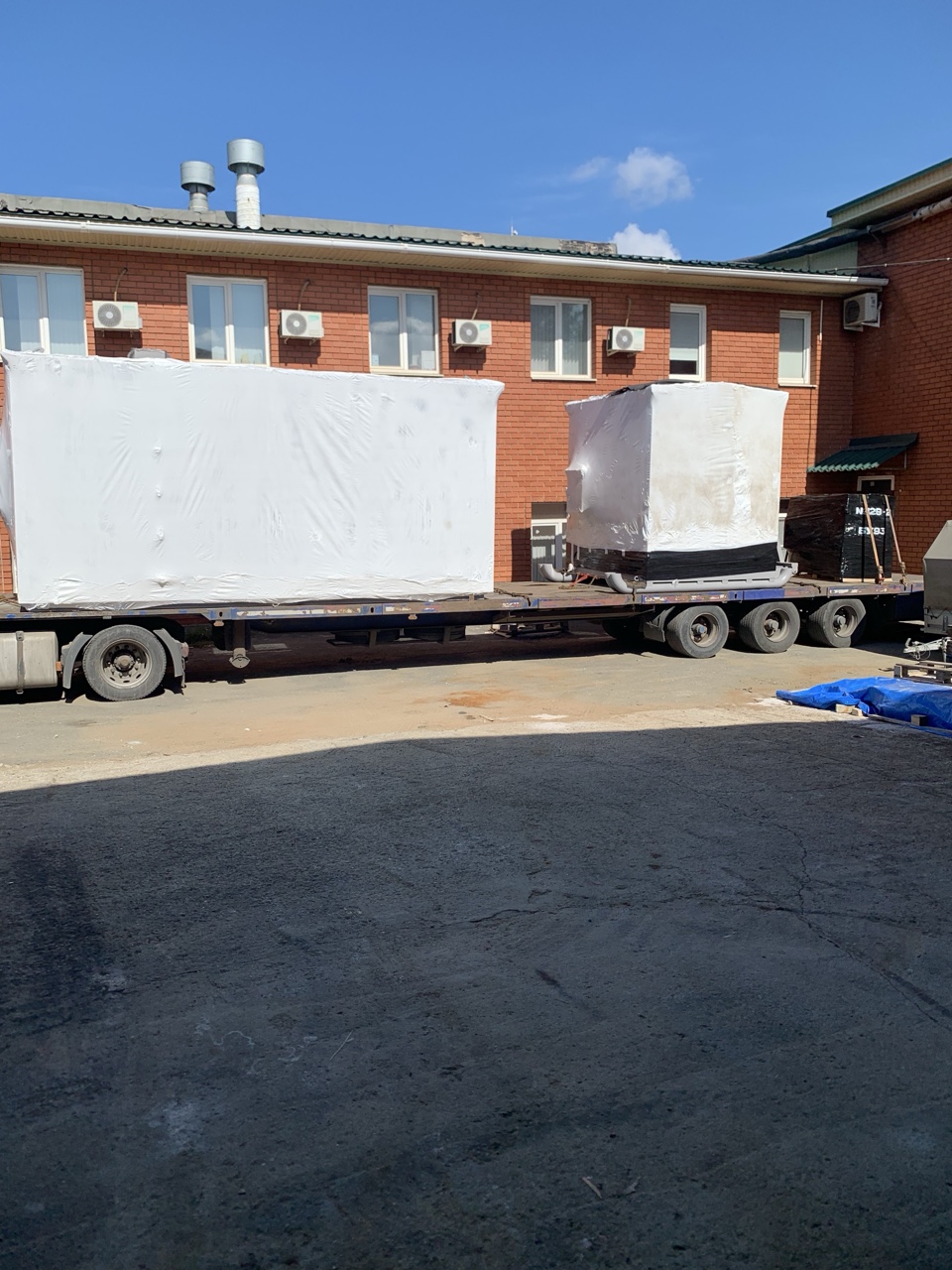

Краткий обзор изготовленной партии комплектных распределительных устройств 6 кВ перед отправкой заказчику.
